Profesionálne zavlažovacie ventilové šachty: Ako ich nainštalovať?

Ventilové šachty pre podzemné zavlažovacie systémy sú neoddeliteľnou súčasťou inštalácie: sú to nádoby, ktoré zakrývajú a chránia komponenty, ako sú potrubia, solenoidové ventily a hydraulické pripojenia.

V tejto príručke sa budeme venovať:

• Typy zavlažovacích ventilových šácht z hľadiska materiálov, kapacity a odolnosti
• Proces inštalácie ventilovej šachty
• Porovnanie najpredávanejších šácht zavlažovacích ventilov v našom katalógu

Typy ventilových šácht pre zavlažovacie systémy

Existujú rôzne typy zavlažovacích ventilových šácht: výber závisí od špecifických potrieb systému a podmienok miesta inštalácie.

Ventilové šachty sa líšia najmä veľkosťou, materiálom, štruktúrou a funkciou . Táto klasifikácia pomáha identifikovať najvhodnejšie riešenie z hľadiska odolnosti, jednoduchej údržby a dlhodobého výkonu.

Výber správnej ventilovej šachty nie je len technická záležitosť – je to investícia do celkového výkonu systému.

Rozmery šácht zavlažovacích ventilov

Ventilové šachty v zavlažovacích systémoch sa delia do troch hlavných kategórií:

• Malé (okrúhly): Kruhový tvar, ideálny na umiestnenie jedného solenoidového ventilu alebo malých armatúr v stiesnených priestoroch. Bežne sa používa v obytných záhradách alebo malých kvetinových záhonoch, kde je dôležité udržiavať vizuálny poriadok a čistotu.
• Stredné (obdĺžnikový 20 × 30 – 30 × 40 cm): Vhodný pre 2 – 3 solenoidové ventily, bežne sa vyskytujúce v stredne veľkých záhradách. Ponúkajú dobrú rovnováhu medzi kapacitou a jednoduchou inštaláciou.
• Veľké (obdĺžnikové 40 × 60 cm alebo väčšie): Určené pre rozdeľovače s viacerými ventilmi (do 6 – 8), zvyčajne sa používajú v profesionálnych alebo verejných inštaláciách, kde je nevyhnutný častý prístup a prevádzkový priestor.

Výber správnej veľkosti zabraňuje preťaženiu, uľahčuje technické zásahy a zaisťuje bezpečnejší a usporiadanejší tok vody.

Materiály šácht zavlažovacích ventilov

Jedno z najdôležitejších rozhodnutí sa týka materiálu, ktorý môže určiť životnosť šachty a jej odolnosť voči vonkajším vplyvom.

• Plast (polypropylén alebo HDPE) : Ľahký, odolný voči poveternostným vplyvom a UV žiareniu, tieto materiály sa najčastejšie používajú v obytných aj profesionálnych prostrediach.
• Betón : Extrémne robustný, používaný v poľnohospodárstve alebo priemysle, kde sa vyžaduje vysoká mechanická ochrana a stabilita.
• Vystužené kompozity : Drahšie, ale ponúkajú maximálnu odolnosť voči pešej premávke, nárazom a poveternostným podmienkam – ideálne pre oblasti s prejazdom auta.

Materiál ovplyvňuje aj každodennú použiteľnosť: manipulácia, kontrolovateľnosť a stabilita sa v jednotlivých modeloch výrazne líšia.

Štruktúra zavlažovacích ventilových šácht

Okrem materiálu a veľkosti určuje praktickosť šachty a jej vplyv na okolité prostredie aj jej štruktúra.

• Zelené zapustené veko : Diskrétne a ideálne do záhrad a domácich zelených plôch.
• Prejazd : Vystužené pre podporu premávky vozidiel, nevyhnutné, keď sa box nachádza v tranzitných zónach.
• Teleskopický : Výškovo nastaviteľný pre prispôsobenie sa zmenám úrovne terénu a uľahčenie údržby.

Dobre navrhnutá konštrukcia prispieva nielen k dlhej životnosti systému, ale aj k bezpečnosti a estetike priestoru, v ktorom je nainštalovaný.

Funkcie zavlažovacích ventilových šácht

Funkcia je to, čo skutočne definuje užitočnosť ventilovej skrinky v systéme. Každý model je navrhnutý tak, aby spĺňal špecifické potreby a zjednodušoval správu technických komponentov.

• Pre solenoidové ventily : obsahujú ventily, rozdeľovače a hydraulické armatúry a sú nevyhnutné na udržanie prístupu k najzraniteľnejším častiam systému.
• Pre požiarne hydranty : sú vybavené rýchlospojkou pre záhradné hadice, sú ideálne vo verejných priestoroch alebo poľnohospodárskych oblastiach, kde je potrebná flexibilita.
• Pre senzory a prístroje : obsahujú sondy vlhkosti, merače a filtre a podporujú automatizované a inteligentné hospodárenie s vodou.

Pochopenie funkcie každej ventilovej šachty umožňuje výber nielen na základe technických aspektov, ale aj na základe dlhodobej prevádzkovej účinnosti.

Tento prehľad pomáha vybrať najvhodnejšiu ventilovú šachtu na základe dostupného priestoru, očakávaného zaťaženia a špecifickej funkcie systému, čím sa zabezpečí maximálna účinnosť a dlhá životnosť.

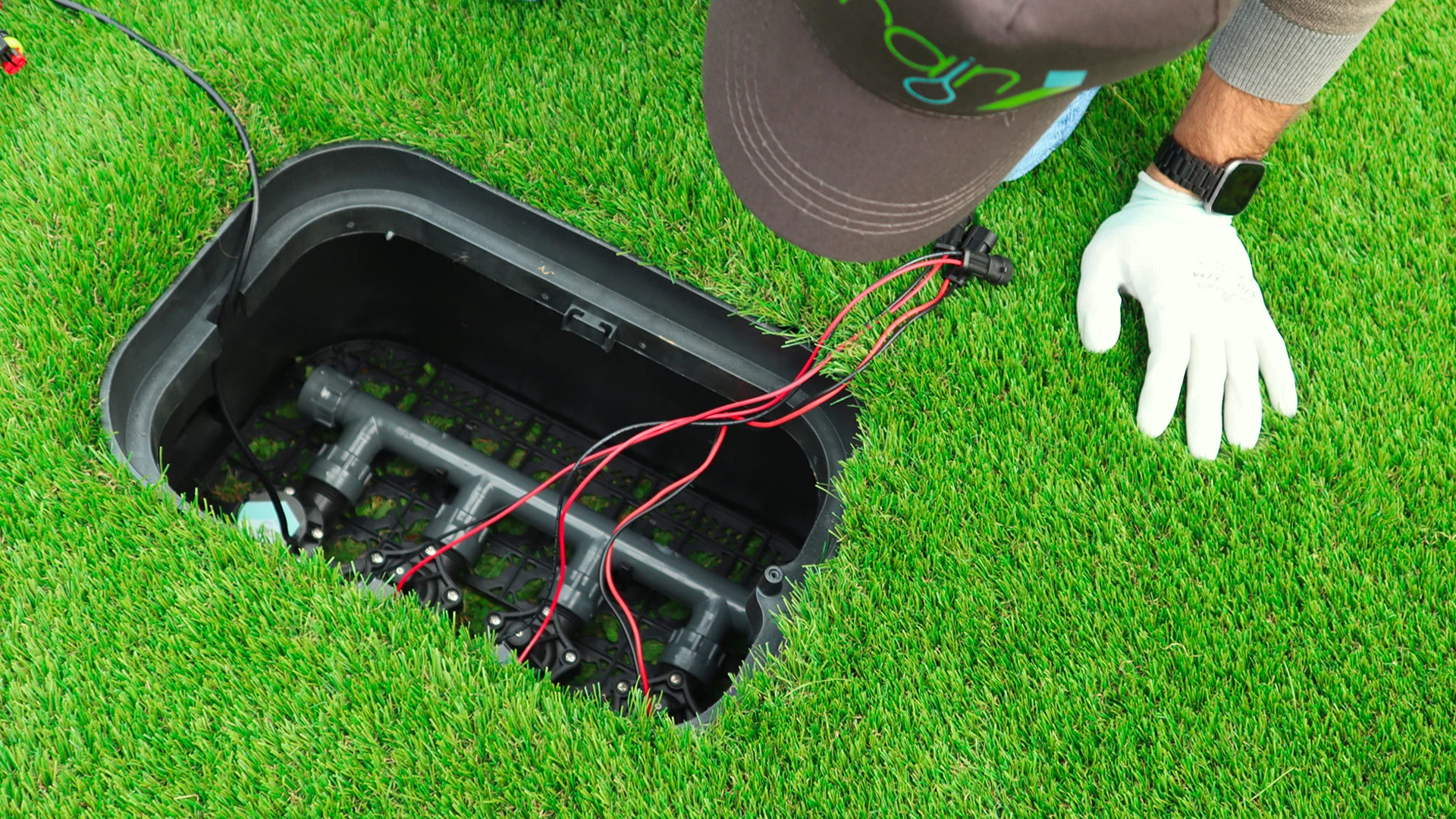

Ako nainštalovať zavlažovaciu šachtu?

1. Príprava priestoru pre šachtu v zavlažovacom systéme

Pred začatím inštalačných prác je nevyhnutné riadne pripraviť pracovnú plochu, aby sa zabezpečila stabilita a trvanlivosť v priebehu času.

Odhad pozemku

• Identifikujte všetky oblasti s plytkou hladinou podzemnej vody alebo stojatou vodou, ktoré by mohli ohroziť stabilitu šachty.
• Uistite sa, že zem je bez podzemných dutín alebo trhlín, aby ste predišli poklesu pôdy.

Riadenie prietoku a záťaže

• Odhadnite maximálne zaťaženie (chodcov alebo vozidiel) očakávané na ploche inštalácie.
• Pre správne dimenzovanie šachty skontrolujte prietok vody v systéme.

2. Výkop a inštalácia základne zavlažovacej šachty

Rozmery výkopu

Vykopte veľkosť výkopu s rezervou: najmenej 20 cm širšia a 10 cm hlbšia ako rozmery šacty.

Vytvorenie lôžka

• Na zabezpečenie odvodnenia a stabilizáciu povrchu položte 5 cm vrstvu hrubého štrku alebo drveného kameňa.
• Zhutnite podklad hladidlom alebo baranidlom, kým nezískate dokonale rovný povrch.

3. Utesnenie a ochrana pred infiltráciou zavlažovacej šachty

Hydroizolácia je nevyhnutná, aby sa zabránilo prenikaniu vody a presakovaniu pôdy.

• Naneste dvojzložkovú epoxidovú živicu pozdĺž celého vnútorného okraja, čím vytvoríte súvislý vodotesný plášť.
• Vložte gumové tesnenia EPDM na miesta priechodu potrubia a solenoidového ventilu.
• Ak je zem nestabilná alebo je vystavená sezónnym pohybom, umiestnite na dno studne expanznú komoru, ktorá absorbuje akékoľvek mechanické namáhanie.

4. Umiestnenie, vyrovnanie a pripojenie šachtových potrubí v zavlažovacích systémoch

Po položení podložia a predbežnom utesnení pristúpime k finálnej montáži.

Polohovanie a nivelácia

• Studňu umiestnite na štrkové lôžko a pomocou vodováhy skontrolujte, či je v oboch osiach dokonale vodorovná.
• Skontrolujte vertikálne zarovnanie pomocou olovnice alebo závažia.

Pripojenie k potrubiu

• Prívodné potrubia strihajte nožnicami prípadne režte jemne ozubenou pílou, aby ste dosiahli čisté rezy.
• Vložte tesniace objímky a tesnenia EPDM a jemne ich namažte silikónovým mazivom pre uľahčenie montáže.
• Tvarovacie prvky zaistite káblovými zväzkami alebo svorkami z nehrdzavejúcej ocele a zabezpečte rovnomerný tlak po celom obvode.

5. Montáž a testovanie studne v zavlažovacích systémoch

Posledným krokom je montáž príslušenstva a kontrola funkčnosti systému.

Montáž príslušenstva do kokpitu

• Nainštalujte spätný ventil, aby ste zabránili nechcenému spätnému toku.
• Nainštalujte samočistiace filtre, ktoré sú nevyhnutné na ochranu solenoidových ventilov pred pieskom a nečistotami.
• Umiestnite elektrickú krabicu alebo káblový žľab, pripojovacie káble a rúrky podľa bezpečnostných noriem (IP65 alebo vyšší).

Funkčné skúšky zavlažovacej šachty

• Spustite systém pri projektovanom prietoku a udržiavajte tlak aspoň 10 minút.
• Skontrolujte viditeľné netesnosti pozdĺž všetkých spojov a zodpovedajúcej čiernej farby.
• Stopkami zmerajte čas otvárania/zatvárania solenoidových ventilov a uistite sa, že je v rámci parametrov výrobcu.
• Výsledky testov zdokumentujte v správe vrátane akýchkoľvek nápravných opatrení pred dodaním zákazníkovi.

Vďaka týmto podrobným krokom zabezpečí vaša inštalácia zavlažovacej šachty maximálnu účinnosť, odolnosť a súlad s priemyselnými predpismi.

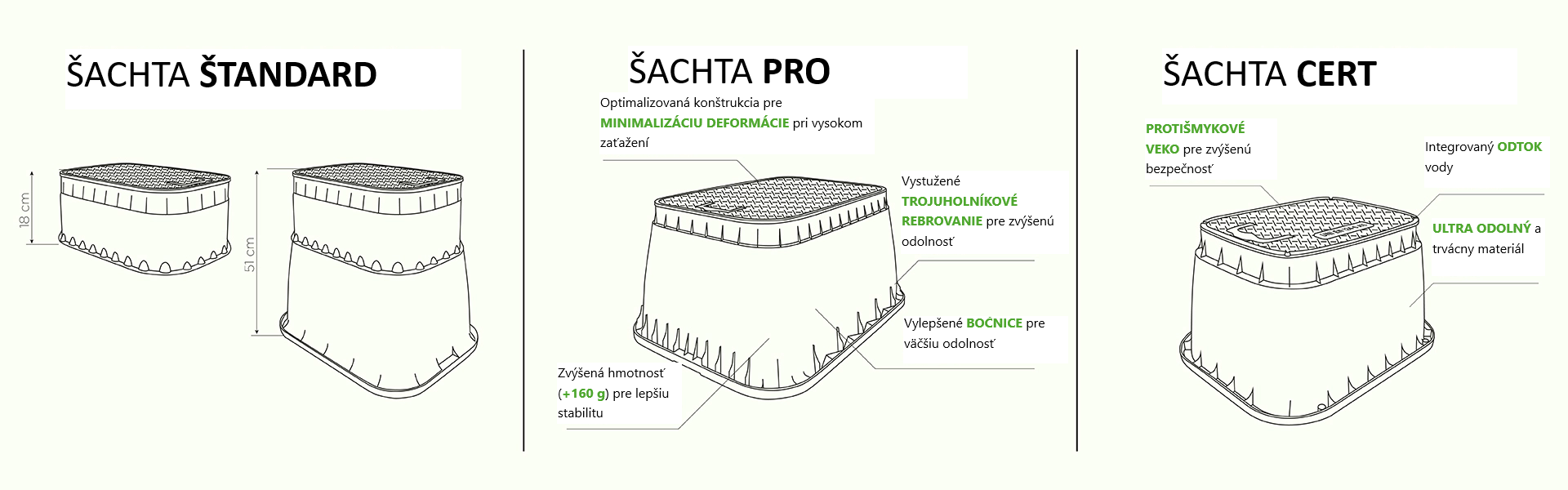

Naše najpredávanejšie zavlažovacie ventilové skrinky: Porovnanie

Náš katalóg ponúka širokú škálu riešení, ktoré spĺňajú všetky profesionálne potreby, vrátane štandardných ventilových šácht , profesionálnych ventilových šácht a certifikovaných ventilových šácht .

Štandardné ventilové šachty, ako napríklad model PZCR 15 , sú vyrobené z odolného plastu a ponúkajú cenovo dostupné riešenie vhodné pre malé až stredne veľké rezidenčné systémy s nízkym tlakom.

Ventilové šachty PRO, ako napríklad EZ-OPEN PZRM PRO 117 , poskytujú väčšiu pevnosť a odolávajú vysokému tlaku, vďaka čomu sú ideálne na profesionálne použitie na športoviskách a v komerčných priestoroch.

Certifikované ventilové šachty, ako napríklad EZ-OPEN PZRM CERT 117 , spĺňajú normy EN a UNI a sú špeciálne navrhnuté pre verejné zelené priestranstvá, ktoré vyžadujú vysoké štandardy bezpečnosti a odolnosti.

Chcete optimalizovať svoje zavlažovacie systémy?

Po objavení vlastností našich zavlažovacích ventilových šácht a kľúčových krokov ich inštalácie je čas premeniť teóriu na prax.

Vyberte si riešenie, ktoré najlepšie vyhovuje potrebám vášho projektu – či už ide o obytné alebo verejné priestory – a zaistite si dlhotrvajúce výsledky, ktoré spĺňajú priemyselné štandardy.
